空氣懸浮
空氣懸浮搬運結構原理

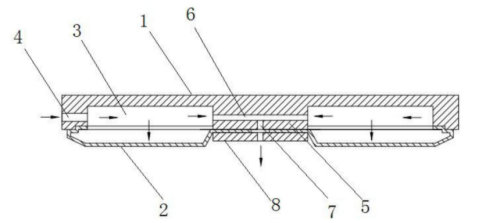

結構 : 上面外殼1,底面氣囊2,氣道3,進氣孔4,支座5,氣道6,出氣孔7,壓板
原理 : 正常工作時,如上圖基座1與搬運物體直接接觸,動力氣體通過基座1上的主進氣孔4將氣體輸入到氣道3與氣囊2之間形成儲氣腔內,并逐步將儲氣腔內充滿空氣,同時部分氣體則通過支座5上的氣道6進入到出氣孔7中,氣體從整個裝置的底部中心排出,與地面之間形成氣膜,實現物體與地面脫離,為達到與地面分離進氣孔4需提供源源不斷的動力氣體,使盤片與地面持續脫離接觸狀態,從而實現懸浮搬運的目的。
1、空氣懸浮搬運需要的基本條件
根據以上結構及原理,使用空氣懸浮搬運需要的基本條件如下:
(1) 氣源
(2) 重物需要搬運
(3) 搬運的場地需是水平且密封
2、空氣懸浮搬運特點
安全: 有效消除沖擊性振動,即搬運過程中被搬運重物不會受到任何沖擊性振動; 搬運時氣囊僅提升5-100mm之間,對于重型及超重物品的搬運,搬運時超升高度每升高一分,風險因素將數倍增加;
高負載: 理論每平方米可承載45噸,在多機聯合的狀態下可實現承載力疊加。
移動、定位高效、靈敏:由于懸浮式工作方式,不受輪式轉彎限制,也不受地面摩擦力的,空氣懸浮搬運在地面上可輕松袖全向360度移動、原地轉動等輪式較難實現的移動方式,移動時所需要的推力或牽引力僅為傳統搬運方式的千分之幾甚至更低,由于所需要移動的力量大幅度減少和移動時沒有方向與角度的限制,使得重物在移動和定位時更為精準和高效。
低能耗:使用氣體為動力比起傳統的動力方式至少節省一半以上的能源,有些測試僅為傳統方式的1/3甚至更低;另外盡最大程序保護使用地板表面,由于基工作時是基本懸浮于地面,對地板表面的操作微乎其微,但空氣懸浮是通過空氣把重量傳導給地面,因此地基地板需有重物的承載力。在較為理想的條件下1KG的推力或牽引力可以帶動1T的重物移動或轉動。
環保零排放:空氣懸浮搬運,就本向本身其主要?jiǎng)恿榭諝猓欧乓彩强諝?,零添加,我們測試時僅用6m3的空氣可移動10T重物10分鐘,大型空壓機生產1m3的動力空氣不到0.1元,因此其經濟性和環保性是非常可觀的。
延伸閱讀:根據中國碳排放計劃,“2020 年9月22 日,習近平主席在第七十五屆聯合國大會一般性辯論上宣布,中國將提高國家自主貢獻力度,采取更加有力的政策和措施,力爭2030 年前二氧化碳排放達到峰值,努力爭取2060 年前實現碳中。”
3、適用行業及場景
根據空氣懸浮搬運的特點,其適用于4S/5S工廠的內部重型零部件和整機的移動,載重在數噸、數十噸、數百噸甚至更重物品的搬運,特別是央視展播的部分國之重器企業內使用。對于使用條件通俗上說,要有重物搬運的需求,相對較理想的空氣懸浮搬運場地是比較平整的地坪漆、金剛砂地面,氣源為一般壓縮空氣0.8MPa以下且空氣流量是根據不同重量而定。
空氣懸浮搬運在國內主要應用在大型企業內如:特變電工(變壓器廠)、金風科技(風力發電機廠)、中車集團(高鐵、動車、地鐵等生產廠)、飛機制造廠、船舶制造廠、精密機床、中國航天(衛星制造)和部分重型軍工單位等等,還可以拓展到重型機床(械)廠、大中型車輛廠、工程機械廠、無塵車間、食藥品行業、建筑物遷移等等。
